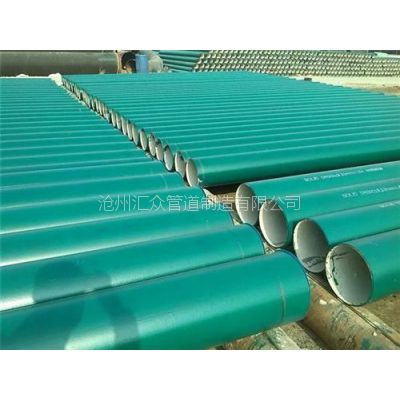

双层熔结环氧粉末防腐钢管FBE环氧粉末先在流化床内充分流化，然后通过静电喷，使粉末颗粒带负电，均匀地豁附在接地的经预热的钢管表面。对于少量扩散的粉末，可通过回收系统回收，不会造成粉尘污染。管道防腐中有一种涂料叫做重防腐环氧粉末涂料，它还可以称作为熔结环氧粉末，国外一般都简称为FBE，最早是开发于20世纪50年代，60年代实现了工业化生产，经过这么多年的不断完善，此涂料已经发展较为成熟。现在大部分防腐钢管都在使用重防腐环氧粉末涂料.环氧粉末防腐钢管的使用范围之大，已经遍布全世界各地，从力陆地到海洋，从平原到山地，河流，湖泊，从西伯利亚草原到非洲沙漠，从美洲大陆到中东海湾，这些都有熔结环氧粉末的应用实例。我国最da工程“西气东输”就采用的是环氧粉末防腐钢管，使得重防腐环氧粉末涂料在我国有了长足的发展。重防腐熔结环氧粉末涂料按用途可分为：管道内喷涂用粉、管道外喷涂用粉、石油钻管用粉，以及三层结构防腐用粉.

专业生产防腐管道,FBE环氧粉末防腐 FBE环氧粉末防腐结构：采用静电喷涂工艺在钢管表面涂敷环氧粉末,一次成膜。该涂层具有涂敷操作简便,***,涂层抗冲击和抗弯曲性能好,耐温性高等优点。 2PE/3PE防腐 2PE/3PE防腐结构：在钢管表面静电喷涂环氧粉末并侧向缠绕粘接剂,侧向缠绕聚乙烯防腐层,结合三者优良性能,从而***提高了防腐管道的整体品质。具有耐化学腐蚀, 耐阴极剥离,耐机械破坏性能。环氧煤沥青防腐 环氧煤沥青防腐结构：由环氧树脂+煤焦油沥青+填料制成的防腐涂料在钢管表面上用玻璃布作为加强涂敷形成防腐层,常用于管道外壁防腐。厚度一般为0.5～1.0mm 。

一种内环氧粉末、外三层PE复合涂层防腐管，钢管经过除油、除脂和水等处理后，采用抛射钢丸处理技术清除管外壁锈蚀物等，并经抛丸或喷丸技术清除管内壁锈蚀物等，再采用中频或其他方式加热钢管1至200～230℃，利用空气送粉或静电喷涂技术将环氧粉末涂料喷涂在钢管1内壁，熔融形成厚度300μm的环氧粉末涂层5，钢管随即进入三层PE成型机构，并利用内环氧涂料和外环氧涂料的固化时间差，进行内粉末的充分流平，再次用中频或其他方式加热钢管1至180～220℃，加速内粉末固化，环氧粉末涂料层5与钢管1在加热状态下结合紧密，增强了钢管1防腐减阻效果；同时在钢管1加热状态下，采用静电喷涂技术将环氧粉末涂料喷涂在钢管1外壁，熔融形成厚度110μm的环氧粉末涂层2，在环氧粉末涂料层2胶化下，采用缠绕方式进行200μm中间粘接剂涂层3成型和2.0mm聚乙烯涂层4成型，形成致密的防护壳。

由于钢管内表面涂覆有环氧粉末、外表面涂覆三层PE涂层，成型过程利用了内外环氧涂料的性能差异，增强了内外环氧涂层与钢管基体的结合力，具有管外防腐好、管内增强内减阻和防腐性能，其防腐、减阻性能远高于外三层PE涂层和内液态环氧涂层的防腐钢管，延长了钢管的使用寿命。在***钢管外壁防腐性能优异的前提下，增加钢管内壁的冲刷和防腐的能力。
